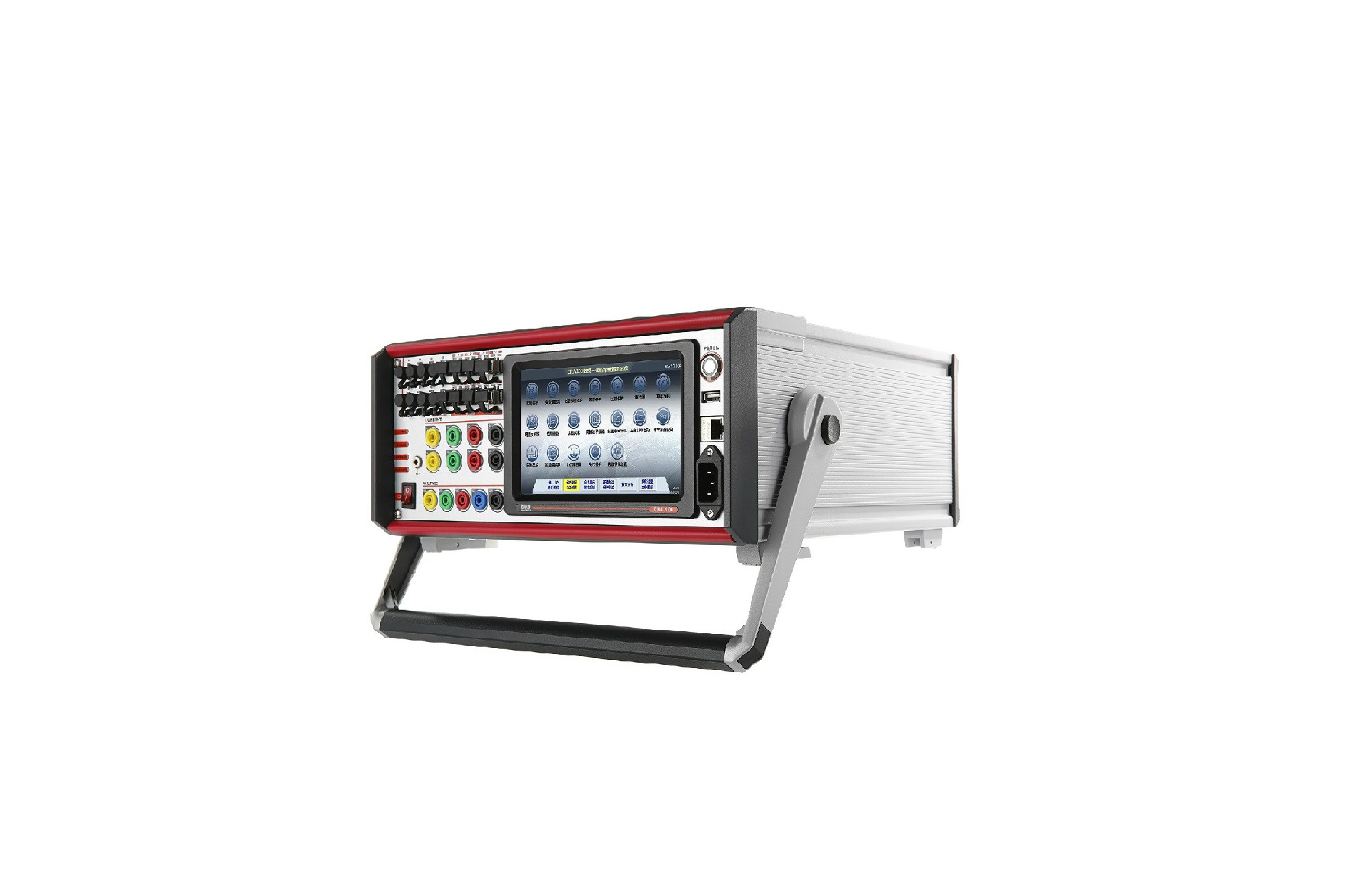

CRA100数模一体/合并单元综合测试仪

CRA100数模一体合并单元智能综合测试仪是一款集常规继电保护测试、数字继电保护测试、合并单元测试、就地化保护测试、报文分析测量、SCD文件解析及对比以及MMS服务相关功能于一体的综合测试仪器,可满足发电厂、常规变电站、智能变电站以及就地化站全类型继电保护及自动装置的测试要求。测试仪采用模块化设计,具有体积小、重量轻、测试功能丰富、软件操作快捷方便等特点。

技术特点:


  • 万分之五的电流电压输出精度,满足合并单元测试要求;
  • 7寸LCD触摸屏,无按键设计,操作方便快捷;

  • 体积小,重量轻,方便现场调试携带;

  • 同时具备模拟量采集和数字报文接收功能,实现对合并单元准确度和传输延时的实时测量;

  • 数模混合输出方式,满足“模拟量+GOOSE”的保护装置测试要求;

  • 双千兆口配置,支持就地化保护环网协议,满足就地化元件保护单子机的测试;

  • 强大的SV和GOOSE报文分析能力,具有报文分析仪的功能;

  • 具有SCD文件比对及SCD文件图形化功能;

  • 具有CID模型文件在线读取与校核功能;

  • 采用linux操作系统,相比Windows CE操作系统,运行稳定;

  • 具备一键启动自动测试功能,满足保护装置工厂化调试的测试要求;

  • 具有8对50kHz、24位数据采集端口及其外录波功能;

  • 具有自动升级功能,可直接使用U盘升级。



功能特点:

合并单元测试功能

  • 支持合并单元的准确度测试(幅值误差、相角误差)

  • 准确度测试可选择测试点进行自动测试,并自动生成测试报告

  • 支持合并单元绝对延时测试

  • 支持合并单元对时误差、守时误差测量

  • 支持合并单元输出SV报文完整性测试

  • 支持合并单元SV及GOOSE报文配置一致性检验

  • 支持合并单元电压切换及电压并列测试

  • 支持接口光功率测试




数字及常规继电保护测试功能


  • 支持传统保护装置测试

  • 支持智能变电站光数字保护装置测试

  • 支持“模拟量+GOOSE”保护装置测试




就地化保护测试功能


  • 支持就地化保护装置的测试

  • 双千兆口配置,支持就地化保护环网协议,可满足就地化元件保护单子机的测试

  • 可模拟通信管理机,能够通过测试仪对定值和压板进行操作,并可查看保护的动作及告警信息

  • 可读取保护定值和压板状态并与定值单整定值进行比较,以防止误整定和压板误操作




报文分析功能


SV测量与报文分析


可接收分析9-2、FT3、采集器格式的SV报文,实时显示SV采样值的幅值、相位和频率,具有波形图、图矢量、序分量、功率测量、谐波分析、报文源码和异常统计等功能。

GOOSE报文解析和报文分析

可接收解析GOOSE报文,实时显示GOOSE虚端子的变化状态、记录翻转时间、显示报文源码、测量GOOSE报文发送机制。




SCD文件比对及图形化展示功能


SCD文件比对功能


支持SCD文件不同版本的比对,可比对CRC校验码、GOOSE模型、SMV模型、MMS模型以及虚端子连接关系等,并以树形结构展示比对结果,同时可自动生成比对报告。

SCD文件的图形化显示功能


图形化显示IED装置逻辑连接关系及虚端子连线,便于了解二次虚回路的连接关系。





技术参数:

交流电流

输出范围

6×0~20A/相,或3×0~40A/相

准确度

±0.05%(0.2A~10A),

±0.1%(10A~40A)

<±0.1mA(0A~0.2A)

功率

1A,最大负载能力大于9Ω;

40A,最大负载能力大于0.2Ω

电流上升下降时间

<100µs

异常工况报警

过热、过载、失真、开路自动检测并告警



交流电压

输出范围

4×130V/相

准确度

±0.05%(4V~130V)

<±2mV(0V~4V)

输出功率Pmax

4×120V/相≥60VA/相

电压上升下降时间

<100µs

异常工况报警

过热、过载、失真、短路自动检测并告警

电流、电压同步误差

≤10µs



直流电流

输出范围

6×0~20A/相

准确度

±0.1%(0.1A~20A)

直流电压

输出范围

4×150V/相

准确度

±0.1%(2V~150V),

<±2mV(0 V~2V)



光纤以太网接口

数量

8对,其中2对适用于千兆网络

接口类型

LC接口

波长

百兆口:1310nm,千兆口:850nm

通信协议

IEC61850-9-2,GOOSE,就地化保护环网协议

光纤串行接口

数量

8个,6发2收

接口类型

ST 接口

波长

850nm

通信协议

IEC60044-8,IRIG-B

电以太网接口

数量

1个

接口类型

RJ45

通信协议

MMS



开入量

数量

8对

开入特性

自适应空节点或带电位;

带电位翻转电平30~250V(DC)可设

电气隔离

8对开入电气隔离

采集功能

支持50kHz、24位数据采集



开出输

数量

4对

类型

2对快速接点,2对常规接点

直流容量

Vmax:300V(DC)/Imax:0.3A



同步接口

光B  码发送

ST 接口,6个

光B  码接收

ST 接口,1个

PPS脉冲接收

ST 接口,1个

I588对时接口

LC,1对



机械尺寸及重量

显示屏

7寸电容液晶显示屏(触摸屏)

尺寸

326mm×360mm×155mm

(长×宽×高)

重量

12.5kg
