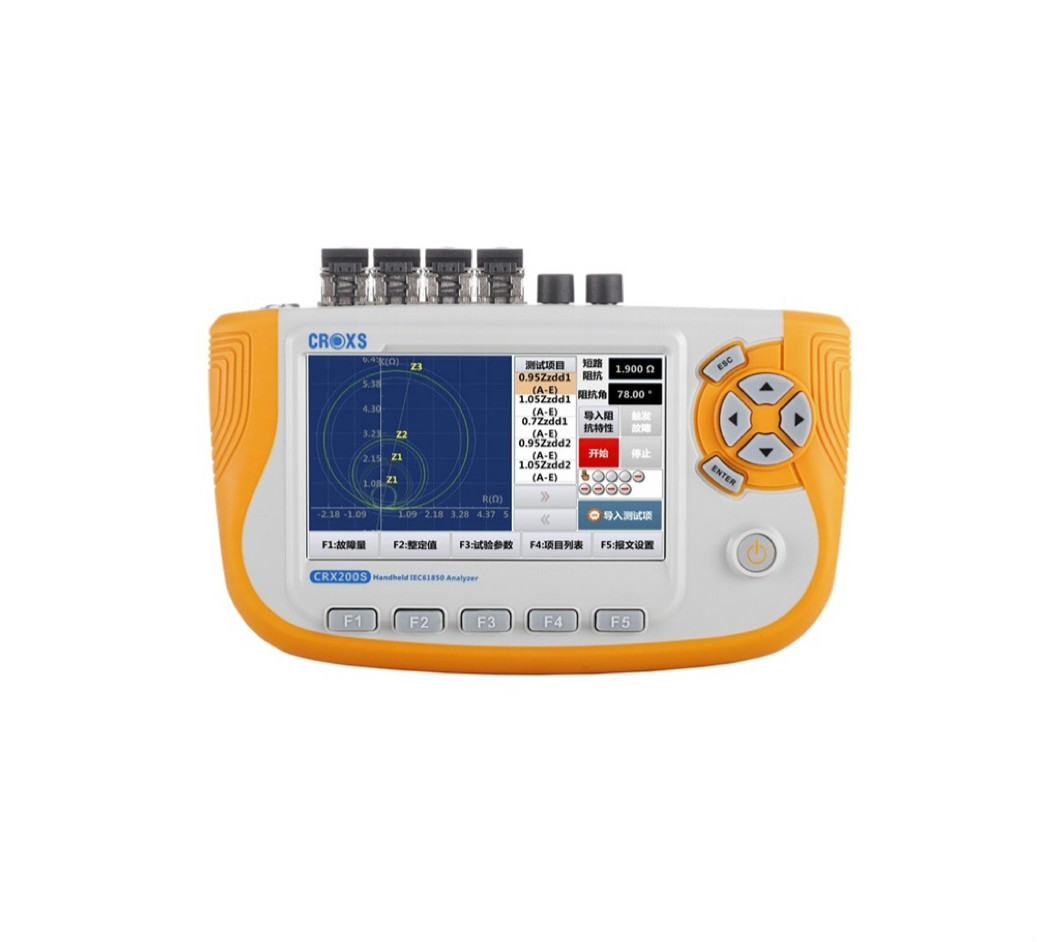

CRX200S手持式数字测试仪

CRX200S 手持式数字测试仪是一款集数字继电保护测试、网络报文分析、录波分析、极性测试、MMS服务及时钟信号测试等功能于一体的手持式测试设备。该产品采用嵌入式linux操作系统,运行稳定,使用高分辨率电容触摸屏,显示更清晰,采用4光口设计,应用范围更广,完全满足智能变电站现场调试需求。

功能特点:

  1. 高分辨率电容液晶显示屏,显示更清晰;

  2. 体积小,携带方便,续航时间长,一次充电可正常工作10小时以上;

  3. 采用4光口设计,适用变压器保护、母线保护、备自投等保护的调试;

  4. 丰富的专项保护测试功能模块,将数字继电保护测试仪手持化,具有手动测试、状态序列、整组试验、距离保护、过流保护、零序保护、递变、功率方向、谐波叠加、差动比率和谐波制动等功能模块;

  5. 具备MMS通信服务功能,可自动完成保护装置定值、压板等信息的读取及核对,完成现场二次巡检;

  6. 具有CID模型文件在线读取与校核功能,可一键式完成IED装置CID文件与SCD文件一致性校核;

  7. 支持SCD文件的直接导入解析,无需PC版软件转换,即拷即用;

  8. 具备SCD文件比对功能,完成新建、改造、扩建时新旧两个SCD文件之间的比较;

  9. 支持SCD文件的图形化显示,仪器内部可图形化显示IED设备互联关系以及虚端子连线;

  10. 具有依据SCD文件中二次设备关联关系自动生成二次安措票的功能;

  11. 具有合并单元输出报文完整性、采样值离散度、采样值精度、延时测试功能;

  12. 具有智能终端动作延时测试功能,可测试智能终端 GOOSE转硬接点、硬接点转 GOOSE动作延时;

  13. 支持SV和GOOSE报文参数与SCD文件一致性检查;

  14. 具有SV报文异常监测统计功能,可对SV采样报文的总帧数及丢帧、错序、重复、异常抖动(>10μs)、时钟未同步、品质无效、检修和异常、APDU编码错误、ASDU编码错误进行监测及统计;

  15. 具有GOOSE报文异常监测统计功能,可对GOOSE报文的SqNum丢失、SqNum初值错误、sqNum重复、sqNum错序、stNum错序、虚变位、检修、时钟未同步、时钟故障、APDU编码错误和ASDU编码错误进行监测及统计;

  16. 具有数据串接转发功能,可串于光纤回路中,正常分析数据的同时转发光信号数据,转发延时小于100ns;

  17. 具有异地核相及双AD采样校核功能;

  18. 具有极性检查功能,可采用直流法对电磁式、光电式电流互感器经合并单元进行极性校核,仪器能自动判断CT极性并能抓取直流突变波形;

  19. 具有B码发送功能,可作为授时设备使用;

  20. 具有SV和GOOSE录波及分析功能;

  21. 具有PCAP报文记录文件的离线分析功能;

  22. 具有光功率测量功能,支持光网口和光串口发送和接收功率的测量;

  23. 具有报文流量统计功能,支持测量SV报文、GOOSE报文、PTP报文及其它报文的流量。





技术参数:

名称

参数

光以太网接口

4对, LC接口,100M光纤网络,波长1310nm

光串行接口

2个,ST接口,1发1收(FT3与B码复用),波长850nm,

电以太网通讯接口

1个,RJ45接口,MMS服务

硬接点开入

1对,空接点,支持有源接点

硬接点开出

1对,快速开出,

响应时间≤100μs

SV输出离散度

≤±80ns

光信号串接转发延时

≤100ns

报文输出同步性

不同光口输出同步误差<1μs

屏幕

4.3寸高清电容液晶屏(触屏)

电源

内置大容量锂电池组,

一次充电连续工作10小时以上

外形尺寸

176mm×100mm×58mm

(长×宽×高)

重量

<0.78kg
