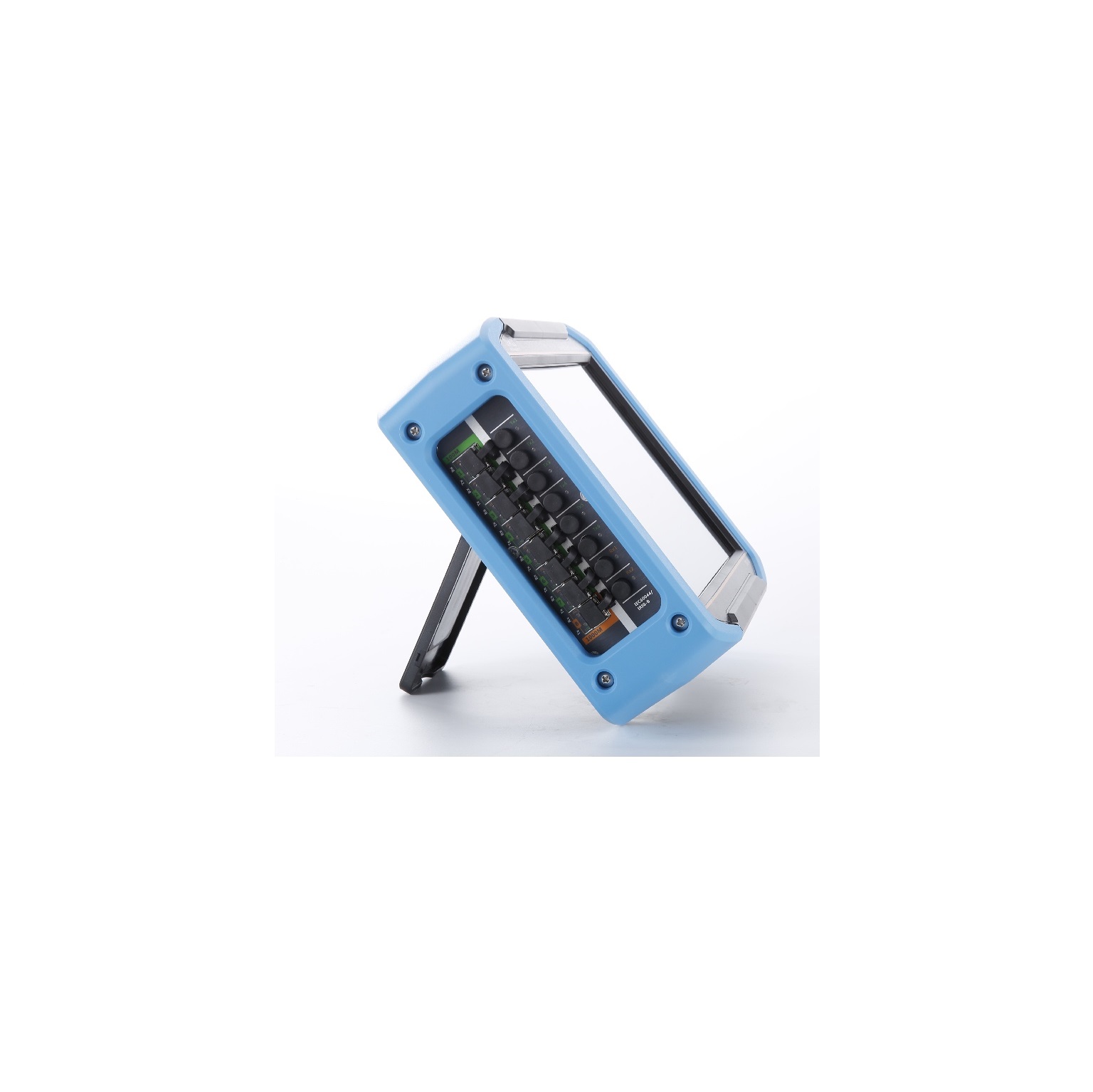

CRX300便携式智能变电站继电保护测试仪

CRX300 便携式智能继电保护综合测试仪适用于智能变电站继电保护、测控装置、合并单元和智能终端等IED设备的检测和调试,完全满足电力行业标准《DL/T 1501-2016 数字化继电保护试验装置技术条件》,同时具有MMS服务相关功能,满足对继电保护定值巡检等要求。测试仪具有体积小、重量轻、8小时的电池续航时间、丰富的测试和报文分析功能以及大液晶触屏操作等特点,为用户带来了全新的操作使用体验,是对光数字继电保护测试仪的一次全新定义。

功能特点:

  1. 采用10.4寸高清电容液晶屏,整机无任何按键,全触屏操作;

  2. 体积小,重量轻,携带方便;

  3. 内置大容量锂电池供电,使用时无需外接电源,一次充电可正常工作8小时以上;

  4. 配置专用的1000M光模块,适用于千兆网络报文的接收和发送;

  5. 具有SV、GOOSE及MMS报文分析功能。

  6. 支持接收和发送4kHz、10kHz和12.8kHz采样频率的IEC61850-9-2和IEC60044-8协议报文。

  7. 全面的保护测试功能。具有手动测试、状态序列、谐波叠加、整组试验、线路纵差、距离保护、突变量距离、过流、零序、递变、功率方向、主变比率差动、主变谐波制动系数、过励磁保护、自动准同期、备自投、母差、低周减载、低压减载等继电保护专用测试功能模块;

  8. 具有双AD采样测试、遥信对点测试、网络压力报文测试等智能变电站专用测试模块;

  9. 具有MMS通信服务功能。可实时监测保护、测控装置的交流采样值、开入开出、事故告警等状态信息,支持保护定值的在线读取、修改和定值区切换;支持压板投退、开关分合等功能;

  10. 具有后台及远动对点测试功能,通过SCD文件获取IED装置模型文件,即可模拟保护、测控装置发送遥测、遥信信号,通过MMS协议接入站控层网络,与后台、远动装置通讯,可方便快捷地触发所有的告警及保护事件、改变开关分合状态以及电流、电压和功率值,实现与监控后台或主站的对点测试;

  11. 具有二次虚端子回路自动测试功能,通过发送SV和GOOSE报文,并接收MMS,形成闭环测试回路,实现虚端子的自动测试;

  12. 支持IED设备模型文件的一致性校验。通过MMS在线获取IED设备模型,与本地SCD模型文件进行比较,校核模型的一致性;

  13. 支持SV、GOOSE报文的异常模拟,可模拟丢帧、错序、品质异常、双AD不一致和检修不一致;

  14. 支持SCD文件的图形化展示,可图形化展示IED设备之间的互联关系以及虚端子回路的连线;

  15. 具有SCD文件比对功能,可对两个不同版本的SCD文件进行差异化比较,并生成比对报告;

  16. 具有SV、GOOSE报文监测功能。可实时显示SV采样值的幅值、相位、频率、波形、矢量图及报文源码,实时显示GOOSE虚端子状态及报文源码、记录各虚端子翻转时间和测试GOOSE报文发送机制;

  17. 接收的实时报文通过与SCD文件的比较,实现SCD文件的一致性检查;

  18. 具有硬接点开入和开出端口。可测试智能终端GOOSE转硬接点和硬接点转GOOSE的响应时间;

  19. 具有数据串接转发功能。可将测试仪串接于光纤回路中,在不影响IED设备之间通讯的同时实时监测和分析报文信号;

  20. 具有极性校核功能。采用直流法对常规电流互感器及电子式电流互感器的保护和测量线圈的极性进行校核;

  21. 具有录波和PCAP文件离线分析功能;

  22. 具有pacp报文回放功能;

  23. 具有IRIG-B码发送功能,可作为授时设备使用,能同时提供6路IRIG-B码信号;

  24. 具有光功率测量功能,可测量光以太网口和光串口的接收和发送功率;

  25. 具有报文流量测量功能,可测量网络报文流量;

  26. 具有异地核相功能,可对不同地点不同时间接入的合并单元输出报文完成核相试验;

  27. 具有智能变电站带负荷相量测量功能,测量报告符合现场作业要求;

  28. 支持合并单元的传输延时、SV报文完整性、SV输出精度、对时和离散度的测量;

  29. 可自动生成PDF格式的测试报告,通过U盘进行文件拷贝存档。







技术参数:

名称

参数

光以太网接口

8对、标准LC接口、波长1310nm

其中1对光网口为专用1000M光模块,适用于1000M网络

光串行接口

8个标准ST接口、波长850nm

6发2收(FT3与B码可复用)

电以太网口

1个,RJ45接口

USB接口

1个

GPS接口

1路,内置GPS信号接收器

硬接点开入

1对或8对(选配),空接点,

支持有源接点(DC 0~300V)

硬接点开出

1对或4对(选配),快速开出,

开出延时≤100µs

SV输出离散度

≤100ns

光信号串接转发延时

 ≤100ns

报文输出同步性

不同光口同时输出延时小于1µs

电源

内置大容量锂电池组

一次充电连续工作8小时以上

屏幕

10.4寸高清电容液晶屏(触屏)

外形尺寸

176mm ×100mm×58mm

(长×宽×高)

重量

<2.6kg
